DEVA DB45FM: De DSP-gebaseerde FM ontvanger en modulatie analyzer
De DEVA DB45FM, onderdeel van het uitgebreide DEVA-productassortiment, biedt precisie en uitmuntendheid in één compacte monitoringtool voor cd FM band.
Met een volledig DSP-gebaseerde kern en een indrukwekkende functies, levert hij nauwkeurige metingen van RF-niveau, MPX-afwijking, MPX-vermogen, audioniveaus, RDS en Pilot-injectieniveaus.
Specificaties:
- RF-ingang:

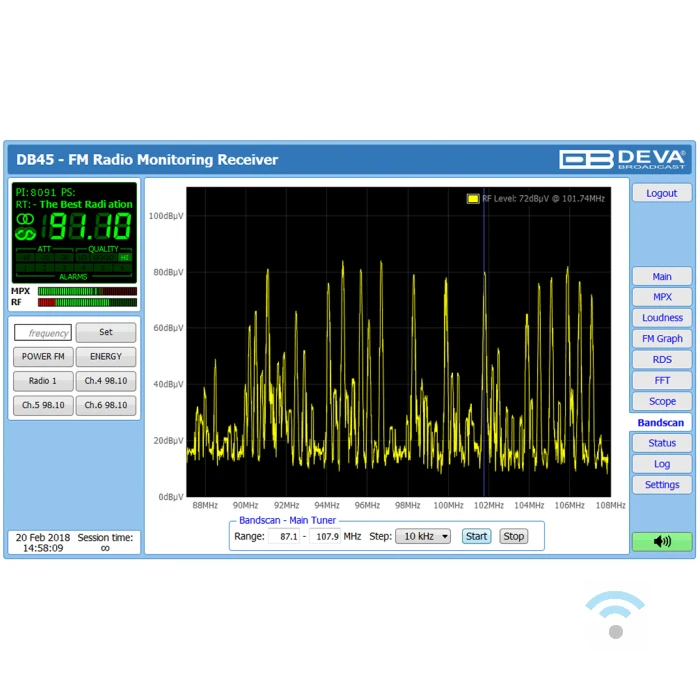

- Tuning bereik: Door de gebruiker te selecteren, 87,1-107,9 MHz (CCIR), 65-74 MHz (OIRT), 76-95 MHz (Japan)
- Tuning Stap: 10, 20, 50, 100 kHz
- Tuner gevoeligheid: 30 dBμV
- Antenne-poort: BNC-connector, 50Ω
- Interne verzwakker: 0, 10, 20 en 30 dB
- Dynamisch bereik: 100 dB
- FM Demod:
- IF-filterbandbreedte: 15 stappen (25kHz – 157kHz, Auto)
- Frequentiebereik: ±0,1 dB, 10 Hz tot 86 kHz
- Dynamisch bereik: 90 dB
- Stereo Decoder:
- Frequentiebereik (L en R): ±0,1 dB, 10 Hz tot 15 kHz
- SNR (stereo): 60 dB, 50 μs de-nadruk
- THD: 0,1%, 10 Hz tot 15 kHz, 50 μs de-nadruk
- Afscheiding: 50 dB, 50 Hz tot 10 kHz, 50 μs de-nadruk
- Overspraak: 52 dB

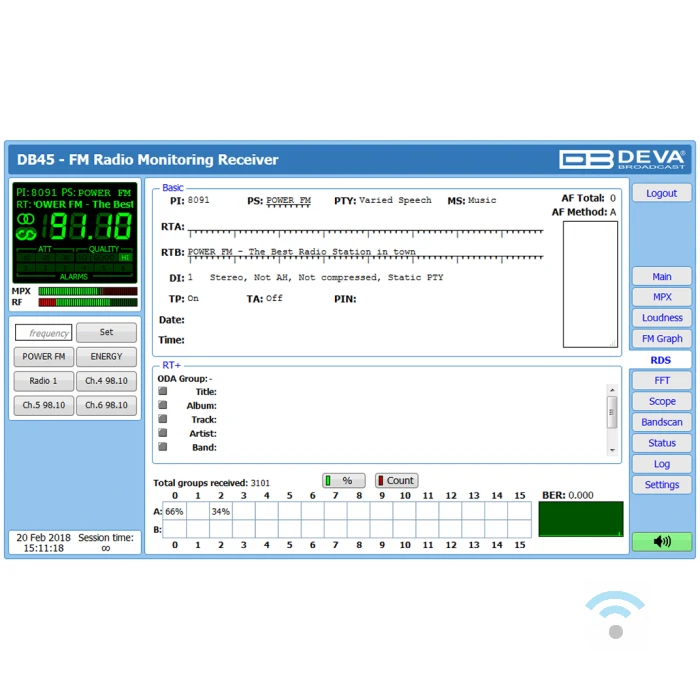

- RDS Decoder:
- Normen: Europese RDS CENELEC; Verenigde Staten RBDS NRSC
- Foutcorrectie & Tellen: Ja
- AF-decodering: Ja
- CT (Tijd/Datum): Ja
- PI, PTY, DI, MS: Ja
- TA/TP: Ja
- RT (radiotekst), RT: Ja
- PS (naam programmaservice): Ja
- Oda: Ja
- Groep Analyzer: Ja
- BER-analyser: Ja
- Weergave van groepsvolgorde: Ja
- RDS RAW-gegevensweergave: Ja

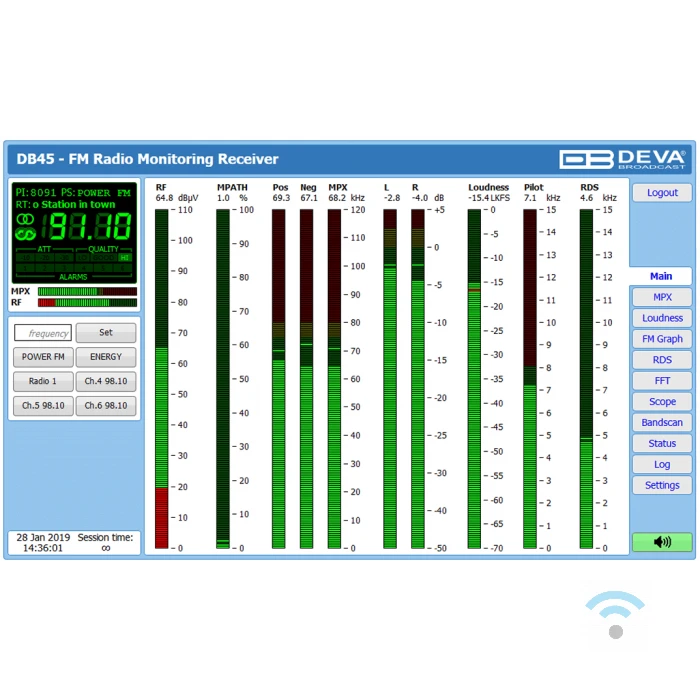

- Meetnauwkeurigheid:
- RF-niveau: ±1 dB, 0 tot 100 dBμV
- Multipath: 0 tot 100%; nauwkeurigheid – ±1%

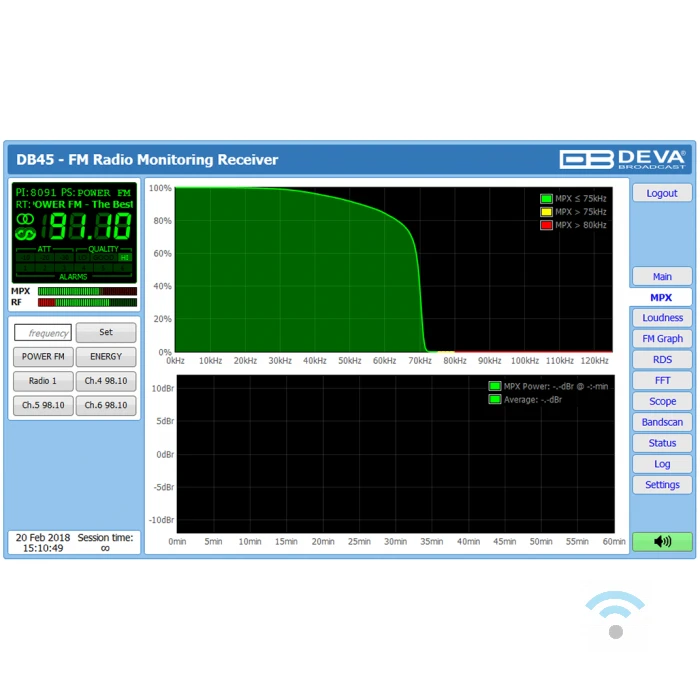

- MPX-afwijking: ±2 kHz, 10 tot 100 kHz, 1 kHz resolutie
- MPX-vermogen: ±12 dBr; resolutie – 0.1dBr, 10 sec. integratie; nauwkeurigheid – ±0,2 dBr
- Pilot niveau: ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
- RDS-niveau: ±0,5 kHz, 1 tot 12 kHz, 0,2 kHz resolutie
- Audioniveau: ±1 dB, 10,0 tot -55,0 dB, 0,1 dB resolutie

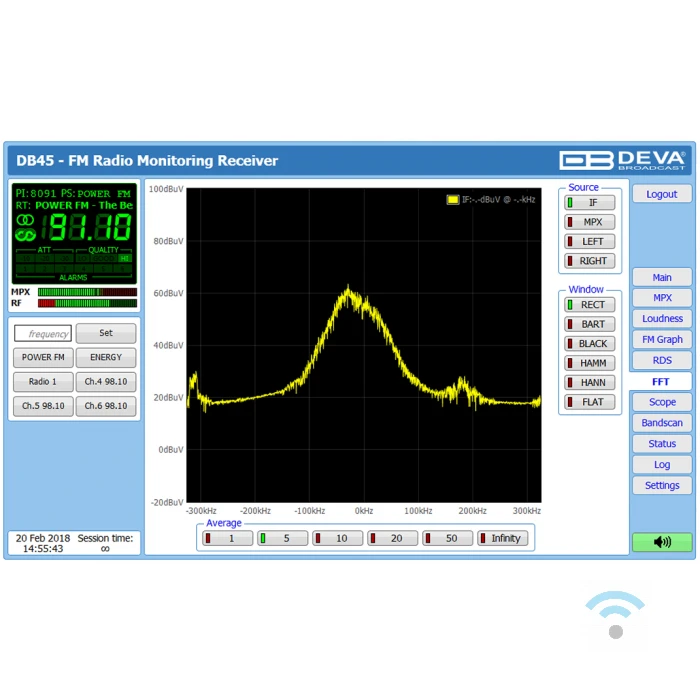

- FFT SPECTRUM ANALYSE:
- Invoer: Composiet MPX, Audio
- Dynamisch bereik: 80 dB
- FFT Lengte: 1024
- Bemonsteringsfrequentie: 256 kHz – Composiet, 64 kHz – Audio
- SCOPE ANALYSE:
- Invoer: Composiet MPX, Audio
- Trigger-modus: Auto, Val
- Dynamisch bereik: ±120 kHz
- Bemonsteringsfrequentie: 256 kHz – Composiet, 64 kHz – Audio
